חשמל נמרח בטיח, מסתתר תחת גבס ואחר כך לא מוחלף בלי הרס הגמר. הטעות תצוץ בעוד שנתיים-שלוש: המזגן מנתק, השקע ליד דוד המים מנצנץ. בשלד לבן את חיווט הקבלן אנחנו מפרקים ועושים מחדש — חתך דק, מיקום לא נוח, בחיבורים קליעות. הארקה בודקים לפני התחלה. כבל בקיר — רק בשרשור. בכניסה לדירה — מייצב מתח. על חדר אמבטיה ועל דוד מים — מפסק פחת 30 mA. ולא, בלי מפסק פחת שום דבר לא "יסתדר". מרפסת — רק שקעים אטומי-לחות. על לוח החשמל לא חוסכים: אצל לקוח של Level Up מאמ"ת זול שרף Mac ומקרר דו-דלת ב-12,000 ₾. לוח חשמל נורמלי עולה 700–900.
הכנה: חיווט והארקה
למה חשמל קשה להחליף אחר כך
חשמל בדירה — זה חיווט בקירות ובתקרה, קופסאות חלוקה, נקודות לשקעים ולמתגים, לוח חשמל עם מאמ"תים בכניסה. הכול נארז בתוך מבנים. הכבל הולך לחציבות בלבני או בבטון, מעליו נח טיח. בתקרה החוטים מסתתרים מתחת לגבס. הקופסאות נסגרות בנישות ונסגרות בגמר.
אחרי שבועיים-שלושה מהנחת הכבל, הקירות כבר מטויחים, מועבדים בשפכטל, נצבעים או מודבקים בטפטים. על הרצפה הולכת יציקה, אחר כך אריח או פרקט למינציה. הגישה לחיווט סגורה. להחליף או להוסיף כבל — לפתוח קירות, לחצוב חציבות מחדש, לשחזר טיח, לצבוע. שבוע עבודות. אבק בכל הדירה.
לכן את החשמל מניחים פעם אחת ועם רזרבה. טעויות בשלב הפיזור צצות בעוד שנה-שנתיים, כאשר כבר עומדים רהיטים וטכניקה. מנהל העבודה של Level Up בהתחלה מברר עם הלקוח: איפה המיטה, איפה הטלוויזיה, איפה מכונת הכביסה, איפה המקרר, לאן יעמוד המזגן. כדי שהשקעים והקווים יהיו שם שצריך, ולא בקיר מאחורי הארון.
חשמל מהקבלן: למה עדיף לפרק אותו
רוב הבניינים החדשים ב-בטומי נמכרים בשלד לבן. הקירות מטויחים, עומדים מונה ולוח חשמל, בקירות חיווט בסיסי, מוצאות נקודות לשקעים ולמתגים. על הנייר — מוכן לגמר עדין.
למעשה החשמל נאסף במינימום. חתך הכבל דק, רק שיעבור לפי תקנים. הנקודות מסודרות לפי תכנית סטנדרטית, בלי קישור לרהיטים עתידיים — שקע עלול להיות בדיוק מאחורי ראש המיטה או באמצע קיר שעליו יעמוד ארון. מתגים יוצאים לא איפה שנוח להיכנס.
כשפותחים קירות כאלה כדי להעביר נקודות, בקופסאות לעיתים קרובות נתקלים בקליעות וחיבורים עקומים. קליעה תחת טיח — זוהי שריפה, במיוחד אם על הקו תלוי עומס רציני. החיווט לא מתוכנן לטכניקה מודרנית: כיריים אינדוקציה, מזגן אינוורטר, מכונת כביסה ודוד מים יחד מחממים מהר את הכבל הדק.
לכן בשלד לבן את חשמל הקבלן אנחנו מפרקים ועושים חדש. מהעמדה ההתחלתית הזו קל יותר לוותר מאשר אחר כך לרכוש הגנה סביב חיווט בעייתי. הכבל הישן יוצא, חציבות נחצבות לפי סכמה חדשה, הכבל הולך בחתך הדרוש ובשרשור, החיבורים נאספים על מהדקים בקופסאות חלוקה עם גישה.
אם הדירה כבר מוגמרת ואת הקירות אי אפשר לגעת — סיפור אחר. עובדים נקודתית: מחליפים את לוח החשמל, מוסיפים קווים נפרדים על טכניקה בעייתית, מתקינים מפסק פחת ומייצב. אבל בבניין חדש עם קירות חשופים פירוק מלא יוצא זול ושקט יותר מאשר לתקן עבודה זרה.
הארקה: לבדוק לפני התחלה
לפני כל עבודות חשמל בודקים אם בדירה יש הארקה. בלעדיה מפסק פחת עובד בחצי כוח, וגופי מתכת של טכניקה — דוד מים, מכונת כביסה, תנור — בפריצה הופכים למסוכנים.
בבתים ישנים ב-בטומי אין הארקה. הקולונה דו-חוטית, פאזה ואפס, בלי גיד הארקה נפרד. בבניינים חדשים הקבלן מביא הארקה לעיתים קרובות יותר, אך לא תמיד: לעיתים המוליך מובא ללוח החשמל, אך בקווים לא מפוזר. לעיתים הפוך — הקליפסים מסומנים, אך חיבור אמיתי לקונטור הבניין אין.
הבדיקה פשוטה. החשמלאי מודד התנגדות על מסילת ההארקה של לוח החשמל ביחס לאפס ולפאזה. הקריאות תקינות — ממשיכים. אין הארקה — שתי גרסאות: למשוך אותה מהקולונה הכללית דרך חברת הניהול, או, אם הבית לא מאפשר זאת, לבנות הגנה בדרכים אחרות ולקבע בתכנון. מנהל העבודה של Level Up בעד הגרסה הראשונה: בלי הארקה מלאה, בטיחות החשמל ב-בטומי יורדת באופן מורגש.

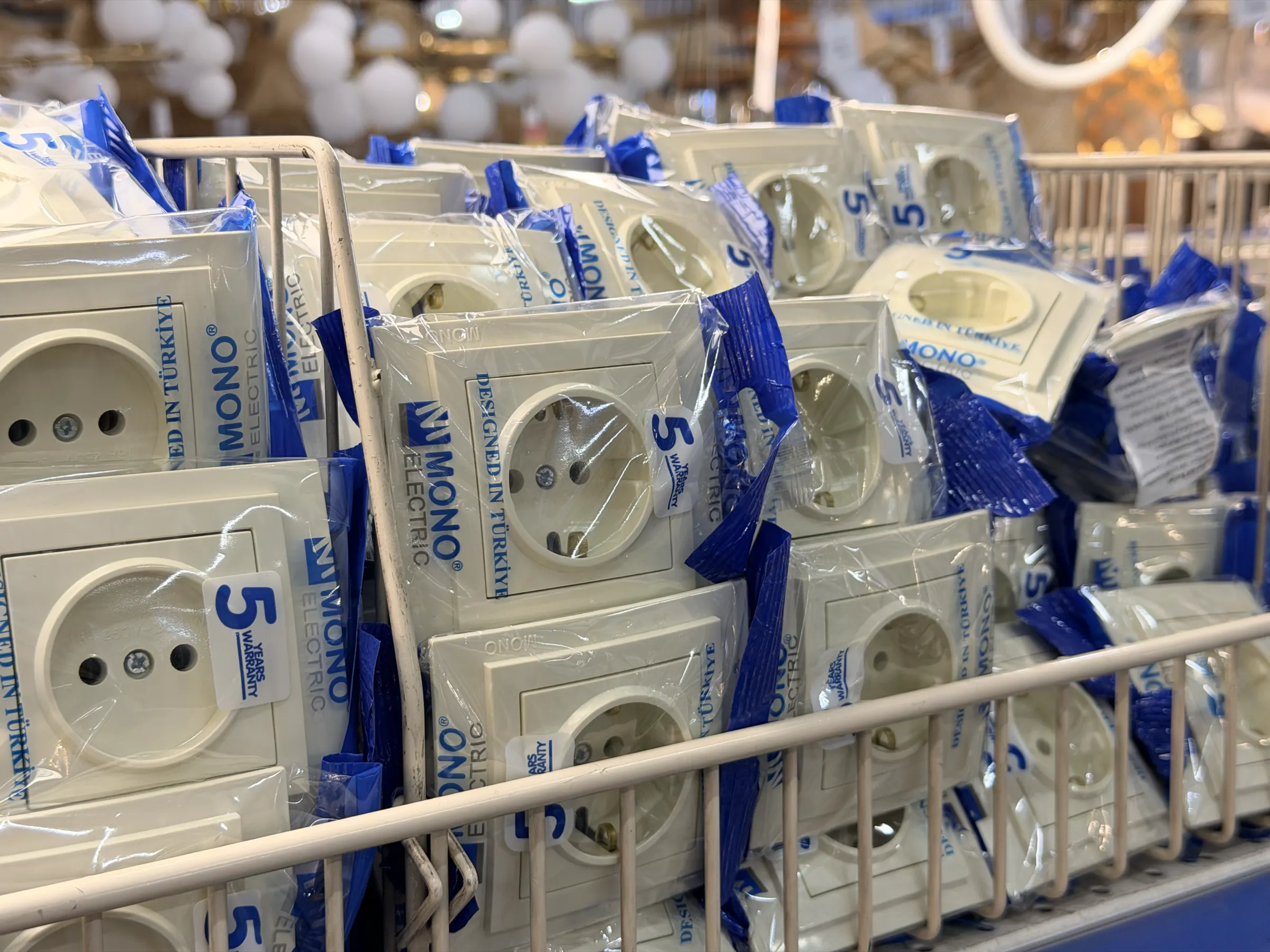

שקעים וקווים
כמה שקעים באמת צריך
הכלל פשוט: שקעים מציבים כמה שיותר. לא "כמה בתכנון טיפוסי", אלא בכמות שבעוד חמש שנות חיים על הרצפה לא יהיו מאריכים.
טכניקה בדירה מצטברת מעצמה. מחשב נייד, טלוויזיה, שואב רובוט עם בסיס, מכשיר אדים בחדר ילדים, מטען לקורקינט חשמלי, מנורה לצמחים. לכל אחד צריך נקודה משלו. שקעים מעטים — באו מפצלים ומאריכים: גם האסתטיקה יורדת, וגם העומס מתחלק בעקמומיות.
רזרבה בשקעים עולה אגורות. נקודה נוספת בסלון — 15 ₾ של כבל ועוד עבודה על חציבה. אותו שקע אחרי שנתיים מהשיפוץ — קיר פתוח, אבק, טייח, צבעי. לפי הניסיון שלנו, בסלון בגודל נורמלי הלקוח אחרי שנת ניצול רוצה עוד 4–5 נקודות: למנורת רגליים, למטען ליד הספה, לרמקול, לעץ אשוח בחורף. עדיף להניח אותם מיד.
סימון שקעים על קירות לפני חציבה
לפני שהחשמלאי מתחיל לחצוב, אנחנו עוברים עם הלקוח על כל החדרים ומציירים נקודות ישירות בטוש על הקירות. שקעים, מתגים, קווים לאהילים, מוצאות לטלוויזיה ולתאורה. כל נקודה מקבלת עיגול וכותרת.
למה. ראשית, רואים ששקעים מספיקים ועומדים שם שצריך. בתכנית על הנייר קל לא לשים לב שנקודה מאחורי ראש המיטה תהיה סגורה בשידה או שמתג יהיה מאחורי דלת פתוחה. על הקיר זה רואים מיד.
שנית, מיד ברור איפה ילכו צרכנים גדולים. על שקעים כאלה אנחנו מסמנים סימון נפרד: "קו נפרד". סיגנל למנהל העבודה ולחשמלאי — לכאן מושכים לא כבל כללי מהקופסה, אלא חוט משלו מלוח החשמל. מנהל העבודה של Level Up מצלם את הקירות המסומנים. ביטוח מסיפור של "החשמלאי חצב, אחר כך שכחו".
אחרי הסימון מחשבים את אורך הכבל, מספר הקופסאות, המאמ"תים ומפסקי הפחת בלוח החשמל. זוהי הספרה הסופית. אחרי תחילת החציבה התיקונים יקרים.
שקעים במטבח וליד המיטה
שני מקומות שבהם תמיד אין מספיק שקעים — מטבח וחדר שינה.
מטבח. שקעים הולכים בשתי רמות. תחתונה — מאחורי הטכניקה: מקרר, מדיח, תנור, כיריים, מכונת כביסה (אם היא במטבח). אלה מסתתרים מאחורי גופים. עליונה — מעל המשטח, בחיפוי. לשם יושבים קומקום, טוסטר, מכונת קפה, בלנדר, סיר רב-תכליתי, תאורה. ספרו, כמה מכשירים באמת עומדים על השולחן, והניחו עוד 2–3 שקעים יותר. חמישה-שישה בחיפוי — מינימום.
חדר שינה. ליד המיטה וליד הרצפה. ליד הראש — בגובה השידה, שניים מכל צד: מנורה ומטען לטלפון. אם בחדר השינה מישהו עובד — עוד זוג למחשב נייד. ליד הרצפה — שואב רובוט, מכשיר אדים, בחורף תנור. בנפרד — שקע לטלוויזיה על הקיר ולמדיה-פלייר מאחוריו. אם הטלוויזיה תהיה תלויה על הקיר, את השקע מסתירים מאחורי הגוף, כדי שהתקע לא יבלוט החוצה.
מזגן בחדר — שקע משלו וקו משלו מלוח החשמל. על זה בהמשך. שקע למזגן יוצא גבוה, מתחת לתקרה, ליד המקום שבו יעמוד המאייד הפנימי. התקע מסתתר מאחורי הגוף ולא נראה מבחוץ.
קווים נפרדים לטכניקה עם צריכה גדולה
חלק מהטכניקה זוללת כל כך הרבה שאסור להושיב אותה על קו שקעים כללי. תתקינו מזגן ותנור על קבוצה אחת — בעבודה בו זמנית המאמ"ת ינתק. או, גרוע יותר, הכבל יתחיל להתחמם בקיר.
מינימום, על מה אנחנו עושים קו נפרד מלוח החשמל:
- מזגן — לכל מאייד פנימי כבל משלו;
- תנור אפייה — כבל ומאמ"ת נפרדים;
- מכונת כביסה — קו משלה, רצוי דרך מפסק פחת;
- דוד מים — קו משלו, חובה דרך מפסק פחת 30 mA;
- כיריים, במיוחד אינדוקציה — כבל בחתך מוגבר ומאמ"ת משלו.
כל מכשיר כזה — זוג משלו "כבל פלוס מאמ"ת" בלוח החשמל. בפיזור זה 5–6 קווים נוספים ועוד מאמ"תים בהתאם. לא זהירות יתרה — דרישה לפי עומס. תנור ומכונת כביסה בו זמנית על קבוצת שקעים אחת של 16 אמפר לעבוד לא צריכים.
מנהלי העבודה של Level Up מניחים קווים נפרדים עוד בסימון. הלקוח מראה איפה יעמדו מכשירים גדולים, מנהל העבודה מחשב קבוצות, החשמלאי מוביל מלוח החשמל קווים נפרדים. יקר יותר מפיזור כללי. אבל בלוח חשמל שנאסף נכון הסיכון להתחממות הכבל ולשריפה יורד פי כמה.
שרשור תחת טיח ותחת אריחים
כל כבל שילך בחציבה מתחת לטיח או מתחת לאריח, מניחים בצינור משורשר. לא הכבל עצמו לקיר, אלא הכבל בתוך השרשור — וכבר את השרשור לחציבה.
למה. השרשור מגן על הכבל ממכניקה בעבודות הטיח: מרית, פרופיל, מסמר מהמתלה לא יפגעו בגיד. מגן מלחות, אם השכנים מלמעלה ידלפו. והעיקר — דרך השרשור אחר כך אפשר למשוך כבל חדש בלי פתיחת קירות.
הכבל בשרשור צריך לשכב חופשי. לא לחוץ, בלי כיפופים חדים, לא במתח. אז בעוד 10 שנים, אם הגיד ייפגע או יירצו להתקין חזק יותר, הכבל יוצא ונמשך חדש. ניתקו בקופסת חלוקה, קשרו את החדש לישן, משכו.
מניחים ישירות בלי שרשור או שרשור צמוד — ולהחליף את החוט אפשר רק דרך פתיחת הגמר. 2–3 ימי עבודות רק על שחזור הטיח והצבע. השרשור עולה אגורות. הפתרון הביטוחי הזול ביותר בחשמל.
עם כבל מתחת ליציקה ומתחת לאריח — אותו דבר. בחדר אמבטיה לחימום הרצפה או לנקודות ליד האסלה — רק בשרשור. במטבח מאחורי החיפוי — שרשור עד קופסת חלוקה.
הגנה מהרשת ומלחות
מייצב מתח בכניסה — חובה ב-בטומי
קפיצות מתח ב-בטומי — דבר רגיל. במיוחד בשכונות ישנות קרוב לעיר העתיקה ובשכונות העליונות, שבהן הרשתות מועמסות. בעונה מלונות ואפרטמנטים מפעילים מזגנים בהמוניהם — באו ירידות. בחורף הדיירים מפעילים מחממי חשמל — אותו סיפור. לעיתים המתח יורד ל-180 וולט, לעיתים מזנק מעל 240.
כל קפיצה כזו — מכה לטכניקה. מקרר עם מדחס, מזגן אינוורטר, מכונת כביסה עם לוח אלקטרוני, דוד מים עם תרמוסטט אלקטרוני — הכול מתוכנן ל-220 וולט יציבים. בקפיצות מדחסים ולוחות יוצאים מכלל פעולה.
מייצב מתח בכניסה לדירה — סעיף חובה באומדן. עומד אחרי המונה, לפני לוח החשמל, מחזיק את המתח בנורמה בכל תנודות. לוקחים חזק, על עומס של כל הדירה ביחד — טלוויזיה, מקרר, מזגן, דוד מים.
בלי מייצב החיסכון נראה כך: חסכת על ברזל אחד, איבדת מקרר ומזגן בקפיצה חזקה אחת. מנהל העבודה של Level Up מתקין מייצב כברירת מחדל. הלקוח מסרב — מתעדים בכתב, כדי שאחר כך לא יהיה "ולמה לא הזהרתם אותי". ממסר מתח במקום מייצב בעיקרון עובד, אבל מגן לפי עיקרון אחר: הוא לא מיישר את הרשת, אלא פשוט מנתק את הדירה ביציאה מהספים. על ירידות חזקות זה מעט.
מפסק פחת על חדר אמבטיה ועל דוד מים
מפסק פחת — מכשיר ניתוק הגנה. עוקב אם זרם לא דולף מחוץ למעגל העבודה, ובדליפה מנתק את הקו תוך שברירי שנייה. דליפה — זה כשפאזה מגיעה לגוף מתכת של דוד מים, לצינור, למים במכונת כביסה. אם ברגע הזה אדם נגע בטכניקה, הזרם הולך דרכו להארקה. מפסק הפחת מספיק לנתק את האספקה לפני שהאדם יקבל מכה רצינית.
הנומינל לאזורים רטובים — 30 mA. בערך הזה המכשיר נדלק דווקא על דליפה מסוכנת לאדם. לא 100 mA, לא "כללי על הדירה", אלא דווקא 30 mA על קווים ספציפיים: חדר אמבטיה (אור, שקעים, דוד מים, מכונת כביסה, חימום תת-רצפתי), בנפרד דוד מים, אם הוא מובא לקבוצה משלו.
לחות ב-בטומי מטפסת לכל מקום. לחות גבוהה כל השנה, בעונת הגשמים הקירות מתלחים, בעונת מעבר אוורור גרוע משאיר מים על תקרות בחדרי השירותים. כל מיקרו-פריצה לגוף — דליפה פוטנציאלית. בלי מפסק פחת 30 mA האדם יידע על דליפה כאשר ייקח עם יד רטובה את הברז. ולא, בלי מפסק פחת שום דבר לא "יסתדר".
צוותים מקומיים לא מתקינים מפסק פחת על חדר אמבטיה ועל דוד מים. שורה מיותרת באומדן. הטיעון אחד: "ככה זה עובד". ומפסק פחת — זה 50–80 ₾ נוספים ומודול נוסף בלוח החשמל. מנהל העבודה של Level Up מסתכל על זה בלי התלהבות. זו לא "אופציית נוחות", זו בטיחות בסיסית. על חדר אמבטיה ועל דוד מים מתקינים מפסק פחת תמיד. הצוות באומדן לא הראה מפסק פחת — שאלו למה.
שקעים במרפסת: רק אטומי-לחות
המרפסת ב-בטומי — אזור סיכון נפרד. בסערה הגשם הולך אופקית. על פסאדים עם מרפסות פתוחות מים נכנסים על הרצפה, על הקירות, על כל נקודה. בחורף הרוח מהים נושאת ערפל מלוח, הוא שוקע על מתכת ופועל כאלקטרוליט. מגעים של שקע רגיל, שמיועד לחדר מגורים, בתנאים כאלה מחמצנים תוך חצי שנה-שנה.
לכן שקעים ומתגים במרפסת מתקינים רק בביצוע אטום-לחות. גוף עם איטום, מכסה, חישוב לרחוב. שקע פנימי רגיל מחדר מגורים במרפסת חי עונה אחת: בפנים נכנסים מים, מחמצנים מגעים, מנצנץ, במקרה הגרוע מקצר.
המרפסת סגורה ומבודדת לחלוטין, הפכה לחלק מחדר מגורים עם חימום תת-רצפתי, חימום, חלונות אטומים — סיפור אחר. שם שקעים רגילים אפשר. אבל אם המרפסת נשארת מרפסת, עם הצד החיצוני — רק אטום-לחות. וללא מאריכים, יוצאים מהחדר דרך סדק בחלון. זה המועמד הראשון לשריפה בסערה הבאה.
מקרה: לוח חשמל ב-700 ₾ נגד Mac ומקרר ב-12,000 ₾
סיפור מהפרקטיקה שלי ב-Level Up, מקום ההתרחשות כאן, ב-בטומי. דירה בבניין חדש, שלד לבן, הצוות עשה מחדש את החשמל. הלקוח החליט לחסוך על המילוי של לוח החשמל — קנה מאמ"תים זולים מאלה שהיו באומדן. ההפרש כ-300 ₾.
אחרי כמה חודשים מהכניסה הייתה קפיצה. המאמ"ת הזול לא הופעל. הדחף עבר בקו לדירה. נשרפו Mac בסלון ומקרר דו-דלת במטבח. Mac — כ-6,000 ₾, מקרר — כ-6,000. בסכום ההפסדים — כ-12,000.
לוח חשמל נורמלי עם מאמ"תים ומפסקי פחת, שמחזיקים קפיצות ודליפות, עולה 700–900 ₾. זה מילוי להגנת כל הדירה. חיסכון של 300 ₾ בסעיף הזה הסתיים בהפסד של 12,000 — זה פי 13 מעלות לוח החשמל עצמו.
| סעיף | עלות, ₾ |
|---|---|
| לוח חשמל עם מאמ"תים נורמליים | 700–900 |
| Mac שרוף + מקרר דו-דלת | ~12,000 |
| חיסכון על לוח החשמל | ~300 |
| הפסד אמיתי של הלקוח | ~12,000 |
המסקנה פשוטה. על מילוי לוח החשמל לא חוסכים. כבל וקופסאות שקעים — שם אפשר לבחור לפי תקציב בגבולות סבירים. לוח החשמל — קו ההגנה האחרון של הדירה מהרשת. עליו עומדת כל הטכניקה שתביאו ב-10 השנים הקרובות. 200–300 ₾ הפרש בין מאמ"ת נורמלי לזול — זה הסכום שאין טעם לחסוך עליו.
שאלות נפוצות
סיכום
- חשמל נסגר בגמר ל-10 שנים. טעויות פיזור מתוקנות רק בפתיחת קירות — לכן עושים פעם אחת ועם רזרבה.
- בשלד לבן את חיווט הקבלן מפרקים. חתך דק, קליעות, מיקום שקעים טיפוסי בלי רהיטים.
- הארקה — בדיקה לפני התחלה. בבתים ישנים אין, בבניינים חדשים לעיתים מובא רק עד לוח החשמל.
- שקעים מציבים כמה שיותר. מסמנים בטוש לפני חציבה; אחרי תחילת העבודות התיקונים יקרים.
- מזגן, תנור, מכונת כביסה, דוד מים, כיריים אינדוקציה — לכל אחד קו משלו מלוח החשמל עם מאמ"ת משלו.
- כבל מתחת לטיח ומתחת לאריח — רק בשרשור, עם תנועה חופשית. כדי שאפשר יהיה להחליף חוט בלי הרס הגמר.
- מייצב מתח בכניסה ומפסק פחת 30 mA על חדר אמבטיה ועל דוד מים — סעיפים חובה. מרפסת — רק אטום-לחות.
- על לוח החשמל לא חוסכים. 300 ₾ הפרש שווה פחות מכל ברזל בדירה.
